Réparation carte électronique sèche-linge

Voici comment réparer la carte électronique (Carte L1790, L1373, L1782, L1799, L2158, L2524) des sèche-linge Whirlpool, Laden, Indesit, Bosch, Far, Zanussi, Ariston, Electrolux qui ne s'allume plus (dont les voyants sont éteints).

Cela concerne une grande partie des pannes électroniques sur ces cartes... Pour trouver les kits de composants, il suffit de chercher kit LNK304 sur internet/ebay.

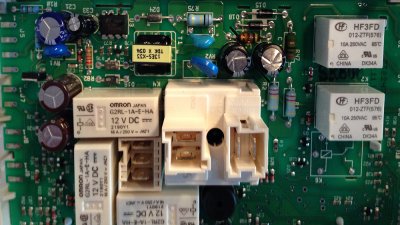

Carte à réparer

Matériel

  • Une résistance métallique de 22 ohms 1 W
  • Une bobine à inductance métallique de 470 microHenrys 0,28A appelée aussi self L003
  • Le circuit intégré LNK304PN
  • Un support de circuit intégré
  • Un fer à souder
  • De l'étain
  • De la tresse à dessouder / pompe à dessouder

Réalisation


Voici les 3 composants à remplacer :
