Un pixel art avec des LED RVB

Voici comment réaliser facilement un magnifique pixel art 16x16px ou plus à l'aide d'array ou de rubans leds WS2812... Le pilotage de l'ensemble est assuré par un arduino pro micro. Module LEDS RV...




La culture maker (de l'anglais make, lit. faiseur) est une culture (ou sous-culture) contemporaine constituant une branche de la culture Do it yourself (DIY) (qu'on peut traduire en français par « faites-le vous-même »).          (Source: Wikipedia)
les "Crazy Makers" sont les plus fous et les plus passionnés des makers...

Catégorie

Électronique

Niveau de difficulté

temps nécessaire

2 Heures

Un pixel art avec des LED RVB



Voici comment réaliser facilement un magnifique pixel art 16x16px ou plus à l'aide d'array ou de rubans leds WS2812...
Le pilotage de l'ensemble est assuré par un arduino pro micro.

Module LEDS RVB: https://goo.gl/PnvMks

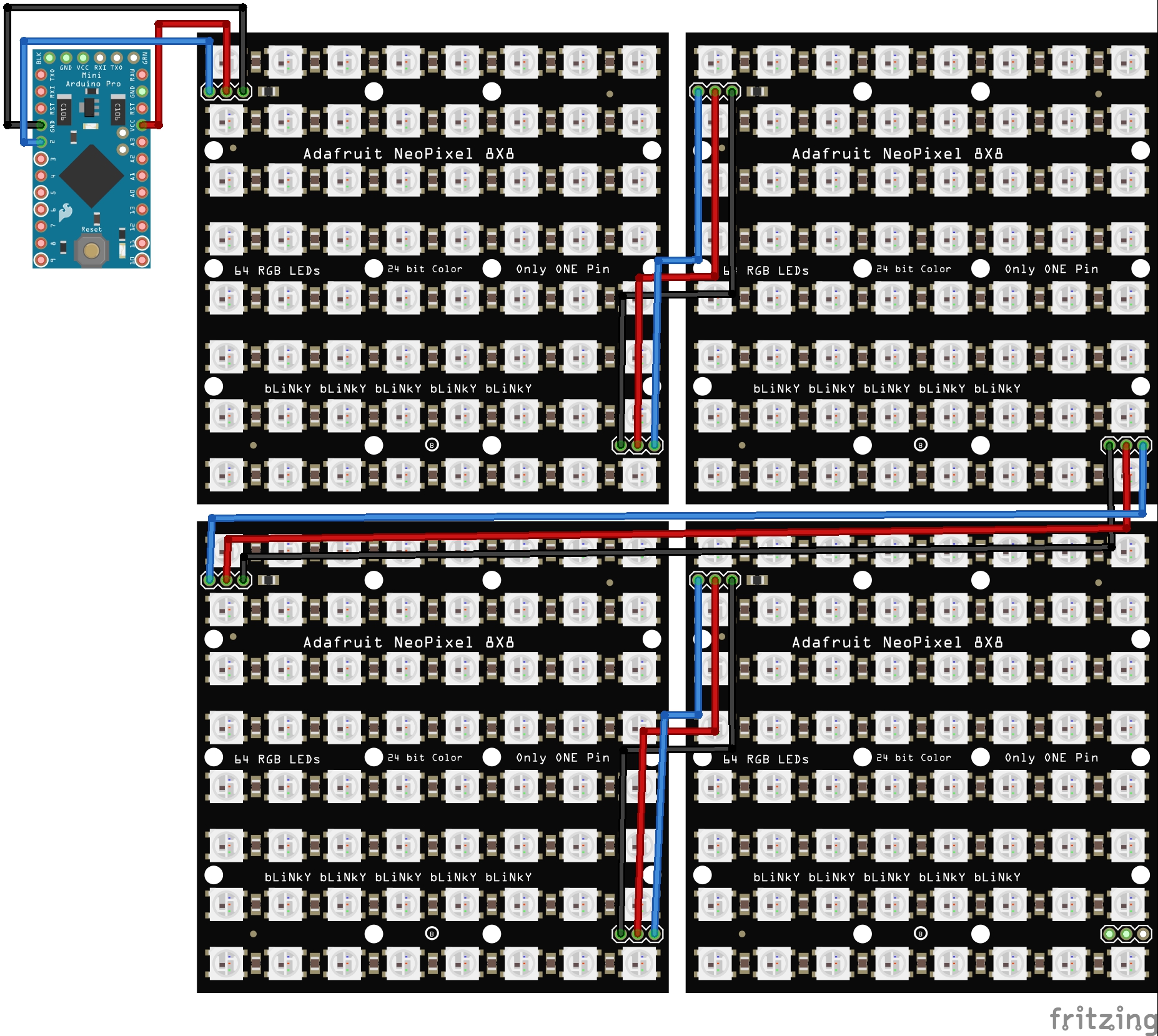

Schéma + Sketch pour arduino:
http://www.crazymakers.fr/videos-youtube/un_pixel_art_avec_des_led_rvb-art--w85hIj-Quk.html

➕ INFORMATIONS: ➕
⁉️ Catégorie: Électronique.
⏰ Temps: 2 Heures.
💪 Difficulté: 3/10.

🔌 NOTRE MATERIEL: 🔌
Caméra: Samsung Galaxy S7
SJCam SJ5000+ Wifi: http://bit.ly/2tHp9Fh
Trépied: https://goo.gl/L7VCPD

⭐️ COMMENT NOUS AIDER ? ⭐️
❤️️ Soutenez-nous: http://www.crazymakers.fr/don-crazymakers.html
👍 Pensez à "liker" la vidéo.
🔗 Partagez nos vidéos et parlez de nous autour de vous

📡 NOUS SUIVRE OU NOUS CONTACTER: 📡
🌍 Site Internet: http://www.crazymakers.fr
✏️ Facebook: https://www.facebook.com/CrazyMakers/
🎥 Chaine Youtube: https://www.youtube.com/c/CrazyMakersFr





Sketch pour Pixelart LED

/* Arduino 256 RGB LEDs Matrix Animation Frame
* Using WS2812 LED Strips
FastLED routine Created by Yvan / https://Brainy-Bits.com
Fully Optimised by Crazydoub

const long Mario[][256] PROGMEM ={
{0x252323, 0x252323, 0x252323, 0x000000, 0xff0000, 0xff0000, 0xff0000, 0xff0000,
0xff0000, 0xff0000, 0xff0000, 0xff0000, 0x000000, 0x252323, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0xe0a680,
0xe0a680, 0xe0a680, 0x5f2e11, 0xe0a680, 0x5f2e11, 0x000000, 0x252323, 0x252323,
0x252323, 0x252323, 0x000000, 0x5f2e11, 0xe0a680, 0x5f2e11, 0xe0a680, 0xe0a680,
0xe0a680, 0xe0a680, 0xe0a680, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x252323, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680,
0xff0000, 0x4200ff, 0xff0000, 0xff0000, 0x000000, 0x252323, 0x252323, 0x252323,
0xff0000, 0xff0000, 0xff0000, 0xff0000, 0x000000, 0x000000, 0x000000, 0x252323,
0x000000, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000,
0xe0a680, 0x000000, 0xe0a680, 0xe0a680, 0x000000, 0x000000, 0x000000, 0x252323,
0x252323, 0x252323, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0xe0a680,
0xe0a680, 0xe0a680, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0x252323,
0x252323, 0x252323, 0x000000, 0x000000, 0x000000, 0x000000, 0x000000, 0xe0a680,
0xe0a680, 0xe0a680, 0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x000000, 0x000000, 0x4200ff, 0xff0000, 0xff0000,
0x252323, 0x252323, 0x000000, 0xff0000, 0xff0000, 0xff0000, 0x4200ff, 0xff0000,
0x4200ff, 0x4200ff, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0x000000, 0x252323,
0x252323, 0x000000, 0xe0a680, 0xe0a680, 0xff0000, 0x4200ff, 0xffc600, 0x4200ff,
0x4200ff, 0x4200ff, 0x4200ff, 0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0x252323,
0x252323, 0x000000, 0xe0a680, 0xe0a680, 0x4200ff, 0x4200ff, 0x4200ff, 0x000000,
0x000000, 0x4200ff, 0x4200ff, 0x4200ff, 0x000000, 0x000000, 0x252323, 0x252323,
0x252323, 0x252323, 0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x000000,
0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323,
0xff0000, 0x4200ff, 0xff0000, 0xff0000, 0xff0000, 0x000000, 0x252323, 0x252323,
0x252323, 0x000000, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0x4200ff, 0x4200ff,
0x4200ff, 0xffc600, 0x4200ff, 0xff0000, 0xe0a680, 0xe0a680, 0x000000, 0x252323,
0x252323, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680, 0x4200ff, 0x4200ff, 0x4200ff,
0x000000, 0x4200ff, 0x4200ff, 0x4200ff, 0xe0a680, 0xe0a680, 0x000000, 0x252323,
0x252323, 0x252323, 0x000000, 0x000000, 0x4200ff, 0x4200ff, 0x4200ff, 0x000000,
0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323, 0x252323,
0x252323, 0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x000000},
{
0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x000000, 0xff0000, 0xff0000,
0xff0000, 0xff0000, 0xff0000, 0x000000, 0x252323, 0x252323, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x252323, 0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11,
0xe0a680, 0x5f2e11, 0xe0a680, 0x5f2e11, 0x000000, 0x252323, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x000000, 0x5f2e11, 0xe0a680, 0x5f2e11, 0x5f2e11,
0xe0a680, 0xe0a680, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323, 0x252323, 0x252323,
0x000000, 0x000000, 0x000000, 0x000000, 0x000000, 0x000000, 0xe0a680, 0xe0a680,
0x4200ff, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xe0a680, 0xe0a680, 0xe0a680,
0xff0000, 0xff0000, 0xff0000, 0x000000, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680,
0xe0a680, 0xe0a680, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000,
0xe0a680, 0xe0a680, 0x000000, 0xe0a680, 0x252323, 0xff0000, 0xff0000, 0xff0000,
0xff0000, 0xff0000, 0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0xe0a680, 0xe0a680,
0xe0a680, 0xe0a680, 0xe0a680, 0x000000, 0xe0a680, 0xe0a680, 0xe0a680, 0xff0000,
0x000000, 0xff0000, 0x000000, 0x000000, 0x000000, 0x000000, 0xe0a680, 0xe0a680,
0xe0a680, 0xe0a680, 0xe0a680, 0xe0a680, 0xe0a680, 0xff0000, 0xff0000, 0x000000,
0x000000, 0x000000, 0xff0000, 0xff0000, 0x4200ff, 0xff0000, 0xff0000, 0xff0000,
0xe0a680, 0xe0a680, 0xe0a680, 0xff0000, 0xff0000, 0xff0000, 0xff0000, 0xff0000,
0x4200ff, 0xff0000, 0xff0000, 0xff0000, 0x000000, 0x000000, 0x000000, 0x000000,
0x252323, 0x252323, 0x252323, 0x000000, 0x000000, 0x4200ff, 0x4200ff, 0x4200ff,
0x4200ff, 0x4200ff, 0x4200ff, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323, 0x252323,
0x252323, 0x000000, 0x5f2e11, 0x5f2e11, 0x5f2e11, 0x4200ff, 0x4200ff, 0x4200ff,
0x000000, 0x000000, 0x000000, 0x000000, 0x5f2e11, 0x5f2e11, 0x000000, 0x252323,
0x252323, 0x252323, 0x000000, 0x000000, 0x252323, 0x252323, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323,
0x4200ff, 0xff0000, 0xff0000, 0xff0000, 0x4200ff, 0x000000, 0x000000, 0x5f2e11,
0x5f2e11, 0x4200ff, 0x4200ff, 0xffc600, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff,
0x4200ff, 0xffc600, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff, 0x5f2e11,
0x5f2e11, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff, 0x4200ff,
0x4200ff, 0x4200ff, 0x4200ff, 0x000000, 0x000000, 0x000000, 0x000000, 0x000000,
0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x000000, 0x000000, 0x000000,
0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323,
0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323, 0x252323}};



#include
#include "FastLED.h"

#define NOMBRE_DE_LEDS 256
#define PIN_DE_L_ARDUINO 2
#define LUMINOSITE 20 // Connected to the data pin of the first LED strip

// Define the array of leds
CRGB leds[NOMBRE_DE_LEDS];




void setup() {
FastLED.addLeds(leds, NOMBRE_DE_LEDS); // Init of the Fastled library
FastLED.setBrightness(0);
Serial.begin(9600);
}

void fadeout(){
for(int i=LUMINOSITE; i>0; i--) { // Display it 8 times
FastLED.setBrightness(i);
FastLED.show();
delay(5);}
FastLED.clear();
}

void fadein(){
for(int i=0; i<=LUMINOSITE; i++) { // Display it 8 times
FastLED.setBrightness(i);
FastLED.show();
delay(5);}
}

void afficher(const long ANIMATION[][256], int NOMBRE_DE_SPRITES, int DELAI_ENTRE_SPRITES, int NB_REPETITIONS){
int k=0;
for(int i = 0; i < NOMBRE_DE_LEDS; i++) {leds[i] = pgm_read_dword(&(ANIMATION[0][i])); }
FastLED.show();
fadein();
while( k‹NB_REPETITIONS){
for(int j = 0; j < NOMBRE_DE_SPRITES; j++) { //Compteur de sprites
FastLED.clear();
for(int i = 0; i < NOMBRE_DE_LEDS; i++) {
leds[i] = pgm_read_dword(&(ANIMATION[j][i])); //Remplissage avec la sprite en cours
}
FastLED.show(); //Affichage de la sprite
delay(DELAI_ENTRE_SPRITES);
}
k++;
}
fadeout();
}

void loop() {
//afficher (Array, Nombre de sprites, délai images, répétitions);
afficher(Mario,2,500,4);
}
