Boitier de post-traitement des impressions Résine UV



Présentation du projet de "Curing Oven" ou boitier de post-traitement de vos impressions en résine UV.
Le boitier est semi-automatique, il utilise un circuit de temporisation , un peu d'électronique (Mosfet IRLZ44N, step*down module) et du ruban leds UV ~400nm.

Page du projet: http://www.crazymakers.fr/videos-youtube/boitier_de_post_traitement_impression_resine_uv-art-pM7W_APbWwc.html

Mosfet: https://www.ebay.fr/sch/i.html?_nkw=irlz44n
Arduino Pro Mini: https://www.ebay.fr/sch/i.html?_nkw=Arduino+pro+mini
Step-down Modules: https://www.ebay.fr/sch/i.html?_nkw=Mp1584en+Dc-d+Step-down
Ruban LEDs UV: https://www.ebay.fr/sch/i.html?_nkw=UV+led+ruban+5050

Réalisation du sticker du pupitre de contrôle:
https://youtu.be/UW8GU9eLBPo

Imprimante 3D Shadow 5.5s:
https://www.gearbest.com/3d-printers--3d-printer-kits/pp_3005883041048454.html?lkid=76911563

➕ INFORMATIONS: ➕
⁉️ Catégorie: Impression 3D.
⏰ Temps: 5 heures.
💪 Difficulté: 6/10.

🔌 NOTRE MATERIEL: 🔌
Caméra: Samsung Galaxy S7
SJCam SJ5000+ Wifi: https://goo.gl/giFhVV
Trépied: https://goo.gl/L7VCPD

⭐️ COMMENT NOUS AIDER ? ⭐️
❤️️ Soutenez-nous: http://www.crazymakers.fr/don-crazymakers.html
👍 Pensez à "liker" la vidéo.
🔗 Partagez nos vidéos et parlez de nous autour de vous

📡 NOUS SUIVRE OU NOUS CONTACTER: 📡
🌍 Site Internet: http://www.crazymakers.fr
✏️ Facebook: https://www.facebook.com/CrazyMakers/
🎥 Chaine Youtube: https://www.youtube.com/c/CrazyMakersFr
#UVCuring #ResinPrinter #uvresin

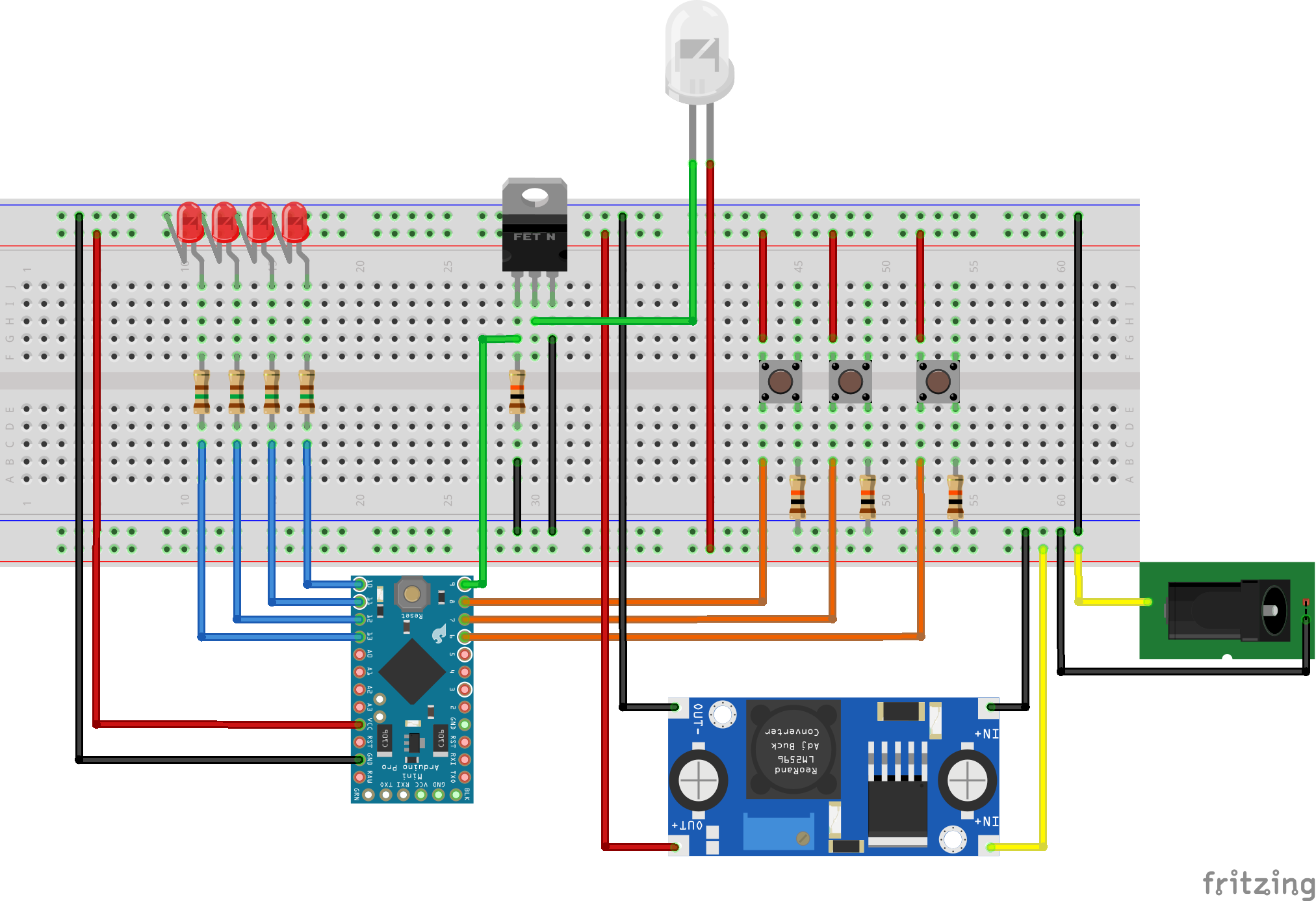

Schéma du contrôleur

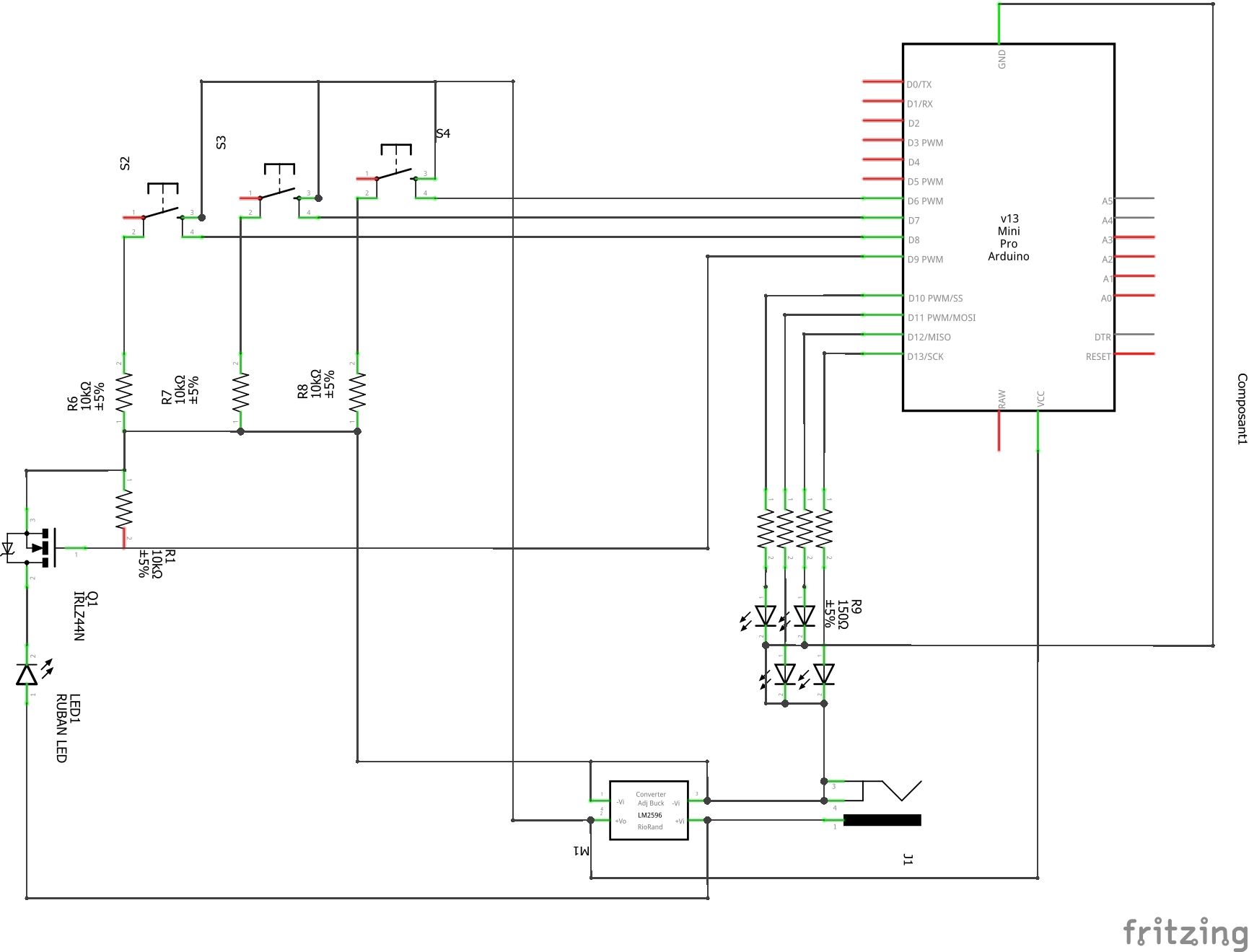

Schéma du contrôleur

Attention les parois du boitier sont prévues pour être fabriquées en plaque mirroir épaisseur 3mm.

Il est possible de les imprimer en 3D, cependant il faudra utiliser un filament résistant à la température générée par les rubans LED.

Télécharger le programme à uploader dans l'arduino.

Pièces à imprimer: https://www.thingiverse.com/thing:4082415


int delai_num = 0;
long delai = 0, delai_quart = 0;
boolean cycle_en_cours = false;

void setup() {
pinMode(6, INPUT);
pinMode(7, INPUT);
pinMode(8, INPUT);
pinMode(9, OUTPUT);
pinMode(10, OUTPUT);
pinMode(11, OUTPUT);
pinMode(12, OUTPUT);
pinMode(13, OUTPUT);
digitalWrite(9, LOW);
chenillard();

}

void loop() {
if (cycle_en_cours == false) {
Definir_Delai();
}
if (cycle_en_cours == true) {
cycle();
}
}
void(* resetFunc) (void) = 0; //Reset de l'arduino

void chenillard()
{
reset_leds();
digitalWrite(10, HIGH);
delay(200);
digitalWrite(10, LOW);
digitalWrite(11, HIGH);
delay(200);
digitalWrite(11, LOW);
digitalWrite(12, HIGH);
delay(200);
digitalWrite(12, LOW);
digitalWrite(13, HIGH);
delay(200);
digitalWrite(13, LOW);

}



void tempo( unsigned long duree) {
unsigned long currentMillis, previousMillis;
currentMillis = millis();
previousMillis = currentMillis + duree;
while (currentMillis < previousMillis) {
currentMillis = millis();
if (digitalRead(6) == 1) {
clign_error();
resetFunc();
}
}
}



void cycle ()
{
delai_quart = (delai * 60000) / 4;
reset_leds();
digitalWrite(9, HIGH);
digitalWrite(10, HIGH);
tempo(delai_quart);
digitalWrite(11, HIGH);
tempo(delai_quart);
digitalWrite(12, HIGH);
tempo(delai_quart);
digitalWrite(13, HIGH);
tempo(delai_quart);
digitalWrite(9, LOW);
cycle_en_cours = false;
digitalWrite(9, LOW);
resetFunc();
}

void reset_leds()
{ digitalWrite(10, LOW);
digitalWrite(11, LOW);
digitalWrite(12, LOW);
digitalWrite(13, LOW);
}

void clign_error() {
for (int i = 0; i < 3; i++) {

digitalWrite(10, HIGH);
digitalWrite(11, HIGH);
digitalWrite(12, HIGH);
digitalWrite(13, HIGH);
delay (200);
reset_leds();
delay (200);
}
delay (500);
}

void Definir_Delai()
{

if (digitalRead(8) == 1) {
if (delai_num >= 0) {
delai_num = delai_num - 1;
}
}
if (digitalRead(7) == 1) {
if (delai_num <= 3) {
delai_num = delai_num + 1;
}
}
if (digitalRead(6) == 1) {
if (delai_num == 0) {
clign_error();
}
else
{
chenillard(); cycle_en_cours = true;
}
}

switch (delai_num) {
case 1:
reset_leds();
digitalWrite(10, HIGH);
delai = 15;
// statements
break;
case 2:
reset_leds();
digitalWrite(11, HIGH);
delai = 30;
break;
case 3:
reset_leds();
digitalWrite(12, HIGH);
delai = 60;
break;
case 4:
reset_leds();
digitalWrite(13, HIGH);
delai = 120;
break;
}

delay(250);
}
